[Android] 스켈레톤 로딩 효과 적용해보기(feat. xml 과 Compose)

앱을 사용하다 보면 서버에서 데이터를 받아오는 과정에서 로딩 프로세스바나 리스트 모양이 반짝거리는 등의 효과를 볼 수 있습니다.

이러한 효과들은 사용자에게 데이터를 받아오는 중이라는 것을 명시할 수 있고,

로딩 애니메이션에는 스켈레톤 UI, 루프 애니메이션, 프로그래스 바 등 다양한 방법이 있습니다.

그중에서 오늘은 스켈레톤 로딩을 구현하는 방법에 대해 공부해보려고 합니다.!

(Compose 또한 어떻게 적용하는지 궁금해서 xml과 Compose 모두 다뤄보려고 합니다.)



---

XML

스켈레톤 UI를 구현하는 방법은 다양하지만, 가장 많이 사용되는 facebook에서 제공하는 라이브러리인 shimmer-android를 사용해보도록 하겠습니다.



우선 build.gradle에 라이브러리를 추가합니다.

// Gradle dependency on Shimmer for Android
dependencies {
  implementation 'com.facebook.shimmer:shimmer:0.5.0'
}



이제 사용할 준비가 되었으니 Recyclerview를 활용하여 구현해보도록 하겠습니다.

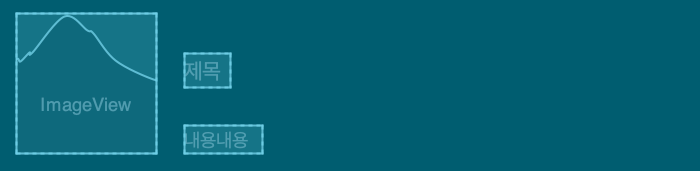

먼저, Recyclerview에 각 item으로 들어갈 layout을 작성합니다. 저는 아래 사진처럼 이미지, 타이틀, 내용이 들어가는 item을 구성하였습니다.

이렇게 Recyclerview에 들어갈 item_layout을 만들어 준 다음에는 같은 구성의 item_shimmer_layout를 만들어 줍니다.

즉, 로딩이 되는 동안 나타날 레이아웃을 구성해주는 것입니다.

다음은 item_shimmer_layout 입니다.

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools">

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <ImageView
            android:id="@+id/imageView"
            android:layout_width="80dp"
            android:layout_height="80dp"
            android:layout_marginStart="16dp"
            android:layout_marginTop="16dp"
            android:layout_marginBottom="16dp"
            android:background="#B3B3B3"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            tools:srcCompat="@tools:sample/avatars" />

        <TextView
            android:id="@+id/title"
            android:layout_width="100dp"
            android:layout_height="wrap_content"
            android:layout_marginStart="16dp"
            android:textColor="#212121"
            android:background="#B3B3B3"
            android:textSize="14sp"
            android:textStyle="bold"
            app:layout_constraintBottom_toTopOf="@id/content"
            app:layout_constraintStart_toEndOf="@id/imageView"
            app:layout_constraintTop_toTopOf="@id/imageView" />

        <TextView
            android:id="@+id/content"
            android:layout_width="150dp"
            android:layout_height="wrap_content"
            android:textColor="#212121"
            android:textSize="12sp"
            android:background="#B3B3B3"
            app:layout_constraintBottom_toBottomOf="@id/imageView"
            app:layout_constraintStart_toStartOf="@id/title"
            app:layout_constraintTop_toBottomOf="@id/title" />

    </androidx.constraintlayout.widget.ConstraintLayout>

</layout>

Recyclerview에 들어갈 item_layout과 동일한 구성을 가지고 있습니다. 다만, shimmer을 사용할 때 각 view에 배경색을 무색이 아닌 유색으로 지정해주어야 보입니다. 저는 #B3B3B3 색을 넣어서 연한 그레이를 표현해주었습니다.





그럼 이제 activity_main.xml에 Shimmer.FrameLayout과 Recyclerview를 사용하여 xml를 작성해보도록 하겠습니다.

<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    tools:context=".MainActivity">

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <TextView
            android:id="@+id/textView"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginStart="16dp"
            android:layout_marginTop="16dp"
            android:text="Shimmer-Android"
            android:textColor="#212121"
            android:textSize="20sp"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <com.facebook.shimmer.ShimmerFrameLayout
            android:id="@+id/shimmer_layout"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_marginTop="16dp"
            android:layout_marginEnd="16dp"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="@+id/textView"
            app:layout_constraintTop_toBottomOf="@+id/textView">

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:orientation="vertical">

                <include layout="@layout/item_model_shimmer" />

                <include layout="@layout/item_model_shimmer" />

                <include layout="@layout/item_model_shimmer" />

                <include layout="@layout/item_model_shimmer" />

            </LinearLayout>


        </com.facebook.shimmer.ShimmerFrameLayout>

        <androidx.recyclerview.widget.RecyclerView
            android:id="@+id/recyclerview_layout"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            tools:listitem="@layout/item_model"
            app:layoutManager="androidx.recyclerview.widget.LinearLayoutManager"
            android:layout_marginTop="16dp"
            android:layout_marginEnd="16dp"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="@+id/textView"
            app:layout_constraintTop_toBottomOf="@+id/textView"/>

    </androidx.constraintlayout.widget.ConstraintLayout>


</layout>

activity_main.xml은 위와 같이 작성합니다. ShimmerFrameLayout을 사용하고 그 안에는 앞에서 만들어주었던 item_shimmer_layout인 즉, 스켈레톤 효과를 주기 위해 만들었던 레이아웃을 여러 개 넣어줍니다. 그 후, ShimmerFrameLayout 위에 실제로 데이터를 표시하고자 하는 Recyclerview를 올려주면 됩니다.  이렇게 ShimmerFrameLayout위에 Recyclerview를 올리는 이유는 데이터가 로딩되는 동안 visible과 gone을 이용하여 두 개의 view를 조절할 예정이기 때문입니다.



저는 ShimmerFrameLayout에 대략적으로 4개 정도의 레이아웃을 넣어주었는데요, API로부터 데이터를 뿌려주는 경우 개수를 예측할 수 없다면 shimmer 레이아웃의 갯수를 어떻게 적절하게 넣어야 할지는 조금 더 고민이 필요할 것 같습니다!





그럼 이제 MainActivity와 Recyclerview의 Adpater를 작성하여 완성해보도록 하겠습니다.



다음은 작성한 MainActivity.kt 입니다.

class MainActivity : AppCompatActivity() {
    lateinit var  binding: ActivityMainBinding
    private val travelAdapter : TravelAdapter by lazy {
        TravelAdapter()
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        binding = ActivityMainBinding.inflate(layoutInflater)
        setContentView(binding.root)

        setAdapter()
        loadTravelData()
    }

    private fun setAdapter() {

        binding.recyclerviewLayout.apply {
            layoutManager =
                LinearLayoutManager(context, LinearLayoutManager.VERTICAL, false)
            adapter = travelAdapter
        }
    }

    private fun loadTravelData() {
        lifecycleScope.launch {
            showTravelData(isLoading = true)
            delay(3000)

            val dataList = getTravelInfo()
            travelAdapter.submitList(dataList)

            showTravelData(isLoading = false)
        }
    }

    private fun showTravelData(isLoading: Boolean) {
        if (isLoading) {
            binding.shimmerLayout.startShimmer()
            binding.shimmerLayout.visibility = View.VISIBLE
            binding.recyclerviewLayout.visibility = View.GONE
        } else {
            binding.shimmerLayout.stopShimmer()
            binding.shimmerLayout.visibility = View.GONE
            binding.recyclerviewLayout.visibility = View.VISIBLE
        }
    }
}

해당 코드에서는 loadTravelData()와 showTravelData()만 참고하면 되는데요, 데이터가 불러지는 로딩 시간 동안 showTravelData() 함수를 호출하여 ShimmerLayout를 Visible 하게 해 주고 로딩이 완료된 후에 다시 함수를 호출하여 recyclerview를 Visible 해주면 됩니다. showTravelData()를 자세히 보면 startShimmer()과 stopShimmer() 메소드를 사용하고 이 두 개의 메소드는 애니메이션을 실행할 수 있도록 합니다. Recyclerview는 평소와 다를 게 없어서 코드는 생략하도록 하겠습니다.



완성된 스켈레톤 애니메이션!



실습해보니 Visible를 이용하여 아주 간단하게 구현할 수 있었고 스켈레톤을 이용하니 사용자 입장에서도 더 눈에 띄는 UI 효과를 주는 것 같다고 느꼈습니다. :)



🧐 그렇다면  Compose에서는 스켈레톤 효과를 어떻게 구현할 수 있을까요?



Jetpack Compose

먼저 로딩 효과를 그려줄 컴포저블을 만듭니다. 해당 컴포즈에는 그라데이션, 애니메이션  효과 등을 지정해줍니다.

@Composable
fun LoadingShimmerEffect() {
    val shimmerColors = listOf(
        Color.LightGray.copy(alpha = 0.6f),
        Color.LightGray.copy(alpha = 0.2f),
        Color.LightGray.copy(alpha = 0.6f),
    )

    val transition = rememberInfiniteTransition()
    val translateAnim = transition.animateFloat(
        initialValue = 0f,
        targetValue = 1000f,
        animationSpec = infiniteRepeatable(
            animation = tween(
                durationMillis = 1000,
                easing = FastOutSlowInEasing
            ),
            repeatMode = RepeatMode.Reverse
        )
    )

    val brush = Brush.linearGradient(
        colors = shimmerColors,
        start = Offset.Zero,
        end = Offset(x = translateAnim.value, y = translateAnim.value)
    )

    ShimmerGridItem(brush = brush)
}

먼저, 스켈레톤에 넣어 줄 그라데이션 색상들을 리스트로 지정합니다. 그다음은 애니메이션 효과를 줄 수 있는 rememberInfiniteTransition()을 지정합니다. 컴포즈는 Brush를 이용해 background에 그라데이션을 세팅할 수 있기 때문에 Brush를 이용하여 애니메이션과 설정해준 그라데이션을 지정합니다.



그다음은, xml에서 Recyclerview였던 Row를 구성하는 ShimmerGrideItem을 작성해보도록 하겠습니다.

@Composable
fun ShimmerGridItem(brush: Brush) {


    Row(modifier = Modifier
        .fillMaxWidth()
        .padding(all = 10.dp), verticalAlignment = Alignment.CenterVertically) {

        Spacer(modifier = Modifier
            .size(80.dp)
            .clip(RoundedCornerShape(10.dp))
            .background(brush)
        )
        Spacer(modifier = Modifier.width(10.dp))
        Column(verticalArrangement = Arrangement.Center) {
            Spacer(modifier = Modifier
                .height(20.dp)
                .clip(RoundedCornerShape(10.dp))
                .fillMaxWidth(fraction = 0.5f)
                .background(brush)
            )

            Spacer(modifier = Modifier.height(10.dp)) //creates an empty space between
            Spacer(modifier = Modifier
                .height(20.dp)
                .clip(RoundedCornerShape(10.dp))
                .fillMaxWidth(fraction = 0.7f)
                .background(brush)
            )
        }
    }
}

저는 위 예제와 같이 사진과 텍스트를 넣을 수 있도록 아이템을 구성하였습니다.

Preview로 보았을 때 위에서 만들어준 Brush가 적용된 Column들을 확인할 수 있습니다.

이렇게 스켈레톤 효과를 주기 위한 준비를 한 후에는 바로 뷰에 뿌려주면 됩니다. MainActivity에서 다수의 Column을 생성하고 애니메이션도 잘 작동하는지 확인해보도록 하겠습니다.



 setContent {
 	AnimatedShimmerEffectTheme {
       Column {
          repeat(7) {
           LoadingShimmerEffect()
           }
         }
  }

Theme.kt에서 다크 모드와 라이트 모드 테마를 지정해준 후 7개의 셀을 구성하는 ShimmerGrideItem을 호출해주었습니다.

그 후 동작하면, 다음과 같이 생성된 것을 확인할 수 있습니다.



앞서 xml에서 또한 ShimmerFrameLayout과 Recyclerview를 겹쳐둔 것처럼 Compose에서도 ShimmerEffect를 만든 후, LazyColumn과 스켈레톤을 상황에 맞게 뷰를 보여준다면 쉽게 구현할 수 있을 것 같습니다.





💨 마무리

생각보다 간단하지만 알아두면 유용하고 좋은 UI인 것 같습니다. Compose에서 효과를 구성하는 방법도 알았으니 컴포즈에서의 구현도 해보도록 하겠습니다~!





참고문서

https://velmurugan-murugesan.medium.com/shimmer-effect-for-android-recyclerview-example-a9315b46cdc0
